TANGGAPAN TRANSIEN SISTEM PENGENDALIAN

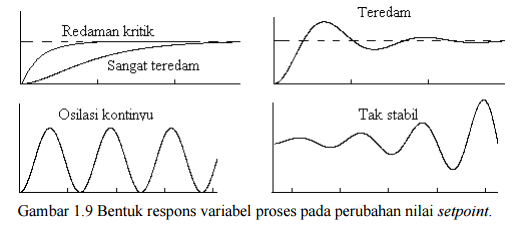

Dalam sistem pengendalian umpan balik, variabel proses terkendali dipengaruhi oleh setpoint dan beban (gangguan). Perubahan setpoint dapat dilakukan oleh operator atau pengendali lain. Sedangkan beban dapat berubah secara acak tergantung sistem proses dan lingkungannya. Jika terjadi perubahan setpoint atau beban, idealnya nilai variabel proses terkendali selalu sama dengan setpoint. Tetapi kondisi demikian tidak selalu dapat diperoleh. Variabel proses mungkin akan mengalami beberapa cara perubahan, yaitu: sangat teredam (overdamped), redaman kritik (critically damped), teredam (underdamped), osilasi kontinyu (sustained oscillation), atau tidak stabil (amplitudo membesar). Tanggapan tanpa osilasi bersifat lambat namun stabil. Tanggapan redaman kritik merupakan batas mulai terjadi osilasi teredam. Sedangkan tanggapan osilasi teredam mengalami sedikit gelombang di awal perubahan, dan selanjutnya amplitudo mengecil dan akhirnya hilang. Tanggapan ini cukup cepat meskipun sedikit terjadi ketidakstabilan. Pada tanggapan dengan osilasi kontinyu, variabel proses secara terus menerus bergelombang dengan amplitudo dan frekuensi yang tetap. Terakhir, tanggapan tak stabil, memiliki amplitudo membesar. Kondisi denikian sangat berbahaya karena dapat merusak sistem keseluruhan.

Dari keempat kemungkian tadi, yang paling dihindari, bahkan sama sekali tidak boleh terjadi adalah tanggapan tidak stabil (amplitudo membesar). Sedangkan tanggapan osilasi kontinyu dalam beberapa hal masih bisa diterima, meskipun cukup berbahaya.
